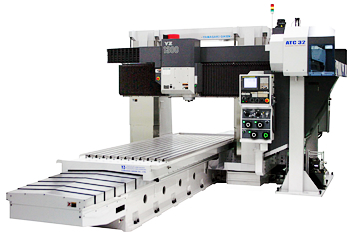

門形NCフライス盤1100／1300シリーズ
移動量に対してコンパクトな設計 高精度で荒加工から仕上げ加工まで
汎用操作
加工ガイダンス機能
NCプログラム運転
ATC
- 特徴
- 主軸頭
- 集中操作盤
- 加工ガイダンス機能
- オープンタイプ
- 高精度
- ATC
- 省スペース
- 基本構造
- 箱形ベッド・コラム
- キサゲ仕上げ
- 機械仕様
- 標準仕様
- ストローク一覧表
門型NCフライス盤の特徴

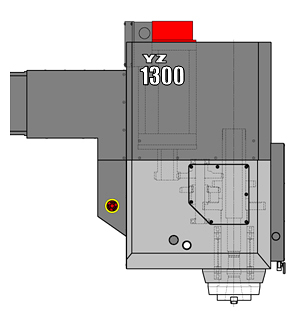

主軸頭
- 主軸は自動2段ギア変速
- 主軸から発熱源であるモーターを分離した構造
- 主軸モーター7.5kWでも十分な低速トルクを確保
- リジットタップ機能
集中操作盤
- 操作性を考慮した集中操作盤
- 使い勝手の良さを最大限に引き出す配置
- ストレスなく思い通りの操作を実現
- 各軸独立のハンドル・レバー類
- 最適な場所に配置されたスイッチ、ボタン類
- NCプログラムをハンドル再生可能なデバックハンドル機能
- メモリカード／RS-232CによるDNC運転

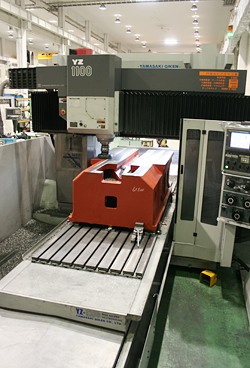

オープンタイプ
- 接近性・操作性重視
- ワークの脱着を考慮した全機種統一のテーブル高さ720mm
- テーブルのT溝の数が多く自由度の高いワークの設置が可能
加工ガイダンス機能
- 座標寸法等の必要最小限の数値入力のみ
- 図面から加工時間までの時間短縮
- わかりやすい案内図表示
- Z軸自動切り込みも設定可能

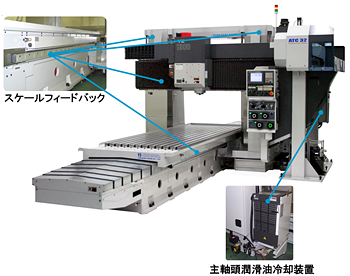

高精度
- Ｘ・Ｙ・Ｚ軸スケールフィードバック標準装備
- 主軸に高精度インバーターオイルクーラー標準装備
- ダブルコラムとクロスレールで精度安定

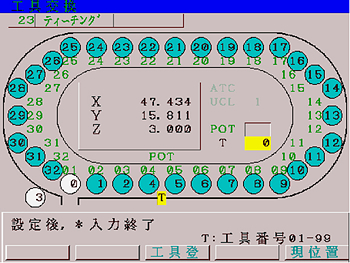

ATC（ATC付き機種のみ）
- 工具収納本数32本
- ポット番号／ツール番号の入力のみで工具交換可能

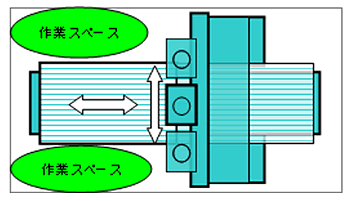

省スペース
- ストロークに対して小スペース
- 設置面積の中に十分な作業スペースを確保
- Ｚ軸モーターの配置を工夫し高さ方向にも省スペース化
基本構造

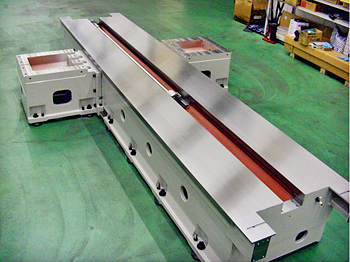

箱形ベッド
- 箱形対称センターガイド方式
- 幅広で一体構造なガイドウェイ
キサゲ仕上げ
- 全軸摺動面へのキサゲ仕上げ
- 長期精度維持
機械仕様
標準仕様
| YZ-1121
/1121ATC |
YZ-1132
/1132ATC |
YZ-1321
/1321ATC |
YZ-1332
/1332ATC |
||
|---|---|---|---|---|---|
| テーブル作業面積 | mm | 2,000×920 | 3,000×920 | 2,000×1,120 | 3,000×1,120 |
| テーブル積載質量 （等分布） |
kg | 約3,000 | 約4,000 | 約3,000 | 約4,000 |
| テーブルＴ溝の幅と数・溝ピッチ | mm | 18(H7)×9 P=100 | 18(H7)×11 P=100 | ||
| ストローク Ｘ | mm | 2,100 | 3,200 | 2,100 | 3,200 |
| 〃 Ｙ・Ｚ | mm | 1,400×850 | 1,500×850 | ||
| 門幅 | mm | 1,100 | 1,300 | ||
| 主軸端からテーブル 上面までの距離 |
mm | min:170 max:1,020 | |||
| 主軸回転速度 | min-1 | 3,000[4,000] | |||
| 主軸変速 | 自動変速(手動ﾀﾞｲﾔﾙ設定20段+ｵｰﾊﾞﾗｲﾄﾞ50～120%) | ||||
| 主軸テーパ穴 | 7/24テーパ ISO No. 50 | ||||
| 切削速度（手動） | mm/min | 0～4,000 | |||
| 切削速度（自動） | mm/min | 0～6,000 | |||
| 早送り速度 （Ｘ・Ｙ） |
mm/min | XY：12,000 Z：8,000 | |||
| 制御装置 | FANUC SYSTEM | ||||
| 操作盤 | 汎用/ガイダンス/ＮＣ | ||||
| 制御軸数 | 3軸 | ||||
| 主軸電動用 | kW | ACサーボ 11/15 | |||
| 総電源容量 | KVA | 31 | |||
| 機械所要寸法 （左右×前後×高さ） |
mm | 5,820×3,400×2,900 | 8,600×3,400×2,900 | 5,700×3,500×2,900 | 7,800×3,500×2,900 |
| 機械所要寸法 （左右×前後×高さ） ATC付 |
mm | 5,820×4,000×2,900 | 8,600×4,000×2,900 | 5,700×4,170×2,900 | 7,800×4,170×2,900 |
| 機械総質量 | kg | 約13,000/約14,600 | 約15,000/約16,600 | 約13,200/約14,800 | 約15,200/約16,800 |
[ ]内は特別仕様を表しています。
| YZ-1621/1621ATC | YZ-1632/1632ATC | ||
|---|---|---|---|
| テーブル作業面積 | mm | 2,000×1,400 | 3,000×1,400 |
| テーブル積載質量（等分布） | kg | 約3,000 | 約4,000 |
| テーブルＴ溝の幅と数・溝ピッチ | mm | 18(H7)×9 P=200 | |
| ストローク Ｘ | mm | 2,100 | 3,200 |
| 〃 Ｙ・Ｚ | mm | 1,900×1,070 | |
| 門幅 | mm | 1,620 | |
| 主軸端からテーブル上面までの距離 | mm | min:180 max:1,250 | |
| 主軸回転速度 | min-1 | 3,000[4,000] | |
| 主軸変速 | 自動変速(手動ﾀﾞｲﾔﾙ設定20段+ｵｰﾊﾞﾗｲﾄﾞ50～120%) | ||
| 主軸テーパ穴 | 7/24テーパ ISO No. 50 | ||
| 切削速度（手動） | mm/min | 0～4,000 | |
| 切削速度（自動） | mm/min | 0～6,000 | |
| 早送り速度 | mm/min | XY：12,000 Z：8,000 | |
| 制御装置 | FANUC SYSTEM | ||
| 操作盤 | 汎用/ガイダンス/ＮＣ | ||
| 制御軸数 | 3軸 | ||
| 主軸電動用 | kW | ACサーボ 11/15 | |
| 総電源容量 | KVA | 32 | |
| 機械所要寸法（左右×前後×高さ） | mm | 5,300×3,800×3,050 | 7,800×3,800×3,050 |
| 機械所要寸法（左右×前後×高さ）ATC付 | mm | 5,300×4,500×3,050 | 7,800×4,500×3,050 |
| 機械総質量 | kg | 約15,100/約16,700 | 約18,400/約20,000 |
[ ]内は特別仕様を表しています。
.

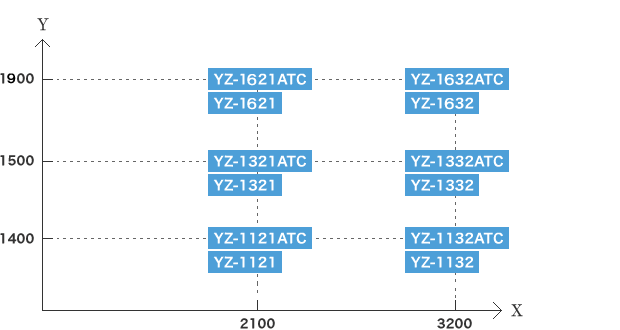

ストローク一覧表
