横形ＮＣフライス盤YZBシリーズ
汎操作性と接近性を兼ね備えた横形NCフライス盤
用途に応じた機種選定が可能
-
汎用操作 -
加工ガイダンス機能 -
NCプログラム運転 -
ATC
- 特徴
- 主軸頭（NCRシリーズ／SG・ATCシリーズ）
- 集中操作盤
- 加工ガイダンス機能
- オープンタイプ
- ATC
- 基本構造
- 箱形ベッド・コラム
- キサゲ仕上げ
- 機械仕様
- 標準仕様
- 特別仕様
- ストローク一覧表
横形NCフライス盤の特徴
主軸頭
NCRシリーズ
- 手主軸は16段ギヤ変速
- 小さなモーターで大きな仕事をする省エネ構造
SG・ATCシリーズ
- 主軸は自動２段ギア変速
- 主軸から発熱源であるモーターを分離した構造
- 主軸モーター11/15kWでも十分な低速トルクを確保
- リジットタップ機能

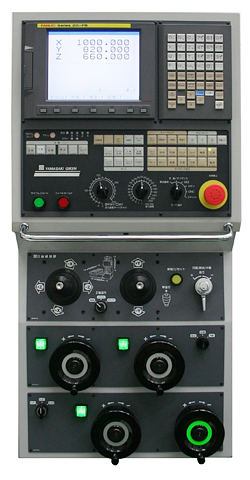

集中操作盤
- 操作性を考慮した集中操作盤
- 使い勝手の良さを最大限に引き出す配置
- ストレスなく思い通りの操作を実現
- 各軸独立のハンドル・レバー類
- 最適な場所に配置されたスイッチ、ボタン類
- NCプログラムをハンドル再生可能なデバックハンドル機能
- メモリカード／RS-232CによるDNC運転
オープンタイプ
- 接近性・操作性重視
- ワークの脱着を考慮した全機種統一のテーブル高さ820mm
加工ガイダンス機能
- 座標寸法等の必要最小限の数値入力のみ
- 図面から加工時間までの時間短縮
- わかりやすい案内図表示
- Z軸切り込みも設定可能
ATC（YZB-88ATCのみ）
- 工具収納本数30本
- ポット番号／ツール番号の入力のみで工具交換可能
基本構造
箱形ベッド・コラム
- 箱形対称センターガイド方式
- 幅広で一体構造なガイドウェイ
- ハイコラムは専用鋳物でストロークも200mmアップ
キサゲ仕上げ
- 全軸摺動面へのキサゲ仕上げ
- 長期精度維持
機械仕様
標準仕様
| YZB-88NCR | YZB-88SG | YZB-88ATC | ||
|---|---|---|---|---|
| テーブル作業面積 | mm | 1,400×600 | ||
| テーブル積載質量(等分布) | kg | 約1,000 | ||
| テーブルＴ溝の幅と数・溝ピッチ | mm | 18(H7)×6 P=100 | ||
| ストローク Ｘ・Ｚ | mm | 1,000×660 | ||
| ストローク Ｙ | mm | 820[1,020] | ||
| 主軸端面からテーブル端面までの距離 | mm | min:9 max:669 | min:-22 max:638 | |
| 主軸中心からテーブル上面までの距離 | mm | min:-10 max:810[1,010] | ||
| 主軸最高回転速度 | min-1 | 2,000[3,000] | 3,000 | |
| 主軸変速 | 手動(16段) | 自動変速 無段 | ||
| 主軸テーパ穴 | 7/24テーパ ISO No. 50 | |||
| 切削速度(自動) | mm/min | 0～6,000×10～200%(MAX6,000) | ||
| 切削速度(手動) | mm/min | 0～4,000×10～200%(MAX6,000) | ||
| 早送り速度 | mm/min | XYZ:6,000 | ||
| 制御装置 | FANUC SYSTEM | |||
| 操作盤 | 汎用 / ガイダンス / ＮＣ | |||
| 制御軸数 | 3軸 | |||
| 主軸電動用 | kW | 3.7[5.5] | ACサーボ 11/15 | |
| ATC 工具収納本数 | 本 | － | 30 | |
| 総電源容量 | kVA | 10[14] | 28 | 30 |
| 機械所要寸法 （左右×前後×高さ） |
mm | 3,165×3,480×2,412 [3,165×3,480×2,612] |
3,675×3,938×2,415 [3,675×3,938×2,615] |
|
| 機械総質量 | kg | 約5300 | 約6,800 | |
[ ]内は特別仕様を表しています。
| YZB-100SG | YZB-100ATC | ||
|---|---|---|---|
| テーブル作業面積 | mm | 1,400×800 | |
| テーブル積載質量 （等分布） |
kg | 約2,000 | |
| テーブルＴ溝の幅と数・溝ピッチ | mm | 18(H7)×7 P=100 | |
| ストローク Ｘ・Ｚ | mm | 1,200×1,000 | |
| ストローク Ｙ | mm | 1,000 | |
| 主軸端面からテーブル端面までの距離 | mm | min:0 max:1,000 | |
| 主軸中心からテーブル上面までの距離 | mm | min:10 max:1,010 | |
| 主軸最高回転速度 | min-1 | 3,000 | |
| 主軸変速 | 自動変速 無段 | ||
| 主軸テーパ穴 | 7/24テーパ ISO No. 50 | ||
| 切削速度（手動） | mm/min | 4,000 | |
| 切削速度（自動） | mm/min | 6,000 | |
| 早送り速度 | mm/rev | XYZ：6,000 | |
| 制御装置 | FANUC SYSTEM | ||
| 操作盤 | 汎用 / ガイダンス / ＮＣ | ||
| 制御軸数 | 3軸 | ||
| 主軸電動用 | kW | ACサーボ 11/15 | |
| ATC 工具収納本数 | 本 | － | 30 |
| 総電源容量 | kVA | 30 | |
| 機械所要寸法 （左右×前後×高さ） |
mm | 3,925×3,985×2,680 | 4,229×4,608×2,680 |
| 機械総質量 | kg | 約8,000 | 約9,000 |
[ ]内は特別仕様を表しています。
特別仕様
| YZB-88NCR | YZB-88SG | YZB-88ATC | YZB-100SG | YZB-100ATC | |
|---|---|---|---|---|---|
| ロングテーブル （200mm長） |
－ | － | － | － | － |
| ロングストローク （200mm長） |
－ | － | － | － | － |
| ハイコラム （200mm長） |
○ | ○ | ○ | － | － |
.
