マシニングセンタSGATC／NCシリーズ
汎用操作・加工ガイダンス機能・ＮＣプログラム運転
単品加工から量産加工まで柔軟に対応
汎用操作
加工ガイダンス機能
NCプログラム運転
ATC
- 特徴
- 主軸頭
- 操作性・接近性
- 加工ガイダンス機能
- NCプログラム運転
- ATC
- 基本構造
- 箱形ベッド・コラム
- キサゲ仕上げ
- 機械仕様
- 標準仕様
- 特別仕様
- ストローク一覧表
マシニングセンタの特徴
主軸頭
- 主軸は自動２段ギア変速
- 主軸から発熱源であるモーターを分離した構造
- 主軸モーター7.5kWでも十分な低速トルクを確保
- リジットタップ機能
操作性・接近性
- 使い勝手の良さを最大限に引き出す配置
- ストレスなく思い通りの操作を実現
- 各軸独立のハンドル・レバー類
- 最適な場所に配置されたスイッチ、ボタン類
- ワークの脱着を考慮した全機種統一のテーブル高さ820mm
加工ガイダンス機能（※NCATCはなし）
- 座標寸法等の必要最小限の数値入力のみ
- 図面から加工時間までの時間短縮
- わかりやすい案内図表示
- Z軸自動切り込みも設定可能
NCプログラム運転
- NCプログラムをハンドル再生可能なデバックハンドル機能
- メモリカード／RS-232CによるDNC運転
ATC
- 工具収納本数２４本

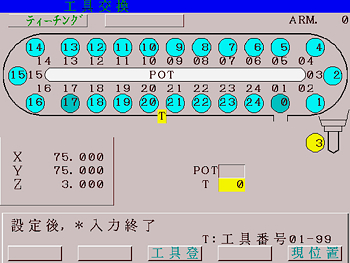

- ポット番号／ツール番号の入力のみで工具交換可能
基本構造
箱形ベッド・コラム
- 箱形対称センターガイド方式
- 幅広で一体構造なガイドウェイ
- 切り落としを設け奥行きスペースを確保した角形コラム
- ハイコラムは専用鋳物でストロークも200mmアップ
キサゲ仕上げ
- 全軸摺動面へのキサゲ仕上げ
- 長期精度維持
機械仕様
標準仕様
| YZ-400SGATC | YZ-402SGATC | YZ-500SGATC | YZ-502SGATC | ||
|---|---|---|---|---|---|
| テーブル作業面積 | mm | 1,400×400 [1,600×400] |
1,600×500 | ||
| テーブル積載質量 （等分布） |
kg | 約500 | 約700 *ロングストローク仕様の場合：約500 |
||
| テーブルＴ溝の幅と 数・溝ピッチ |
mm | 18 (H7)×5 P=80 |
18 (H7)×5 P=100 |
||
| ストローク Ｘ・Ｙ | mm | 850×400 [1,050×400] |
1,050×550 [1,250×550] |
||
| ストローク Ｚ | mm | 550[750] | |||
| 主軸端からテーブル上面までの距離 | mm | min:150 max:700[900] | |||
| 主軸中心からコラムガイド面までの距離 | mm | 410 | 510 | ||
| 主軸最高回転速度 | min-1 | 3,000 [4,000] [6,000] |
8,500 [10,000] |
3,000 [4,000] [6,000] |
8,500 [10,000] |
| 主軸変速 | 自動変速 無段 | ||||
| 主軸テーパ穴 | 7/24テーパ ISO No.50 |
7/24テーパ ISO No.40 |
7/24テーパ ISO No.50 |
7/24テーパ ISO No.40 |
|
| 切削速度(自動) | mm/min | 0～6,000×10～200%(MAX6,000) | |||
| 切削速度(手動) | mm/min | 0～4,000×10～200%(MAX6,000) | |||
| 早送り速度 | mm/min | XY:10,000 Z:8,000 |
XYZ:10,000 | XY:10,000 Z:8,000 |
XYZ:10,000 |
| 制御装置 | FANUC SYSTEM | ||||
| 操作盤 | 汎用/ガイダンス/ＮＣ | ||||
| 制御軸数 | 3軸 | ||||
| 主軸電動用 | kW | 11/15 | |||
| ATC 工具収納本数 | 本 | 24 | |||
| 総電源容量 | kVA | 28 | 30 | 28 | 30 |
| 機械所要寸法 （左右×前後 ×高さ） |
mm | 2,950×2,210×2,572 [3,350×2,210×2,772] |
2,950×2,020×2,572 [3,350×2,020×2,772] |
3,350×2,360×2,572 [3,590×2,360×2,772] |
3,350×2,270×2,572 [3,590×2,270×2,772] |
| 機械質量 | kg | 約5,600 | 約4,800 | 約6,200 | 約5,250 |
[ ]内は特別仕様を表しています。
| YZ-402HR | YZ-501 | ||
|---|---|---|---|
| テーブル作業面積 | mm | 1,400×400 | 1,600×500 |
| テーブル積載質量(等分布) | kg | 約500 | |
| テーブルＴ溝の幅と数・溝ピッチ | mm | 18(H7)×5
P=80 |
18(H7)×5
P=100 |
| ストローク Ｘ・Ｙ | mm | 850×400 | 1,050×500 |
| ストローク Ｚ | mm | 520 | 700 |
| 主軸端からテーブル上面までの距離 | mm | min:180 max:700 |
min:200 max:900 |
| 主軸中心からコラムガイド面までの距離 | mm | 410 | 510 |
| 主軸最高回転速度 | min-1 | 8,500 [10,000] |
3,000 [4,000] [6,000] |
| 主軸変速 | 自動変速 無段 | ||
| 主軸テーパ穴 | 7/24テーパ ISO No.40 | 7/24テーパ ISO No.50 | |
| 切削速度(自動) | mm/min | 0～6,000×10～200%(MAX 6,000) | |
| 切削速度(手動) | mm/min | 0～4,000×10～200%(MAX 6,000) | |
| 早送り速度 | mm/min | XY:16,000 Z:12,000 | XYZ:10,000 |
| 制御装置 | FANUC SYSTEM | ||
| 操作盤 | 汎用/ガイダンス/ＮＣ | ||
| 制御軸数 | 3軸 | ||
| 主軸電動用 | kW | 11/15 | |
| ATC 工具収納本数 | 本 | 24 | |
| 総電源容量 | kVA | 30 | |
| 機械所要寸法(左右×前後×高さ) | mm | 2,950×2,604×2,572 | 3,350×3,065×2,772 |
| 機械質量 | kg | 約5,200 | 約6,500 |
特別仕様
| YZ-400SGATC | YZ-402SGATC | YZ-500SGATC | YZ-502SGATC | YZ-402HR | YZ-501 | |
|---|---|---|---|---|---|---|
| ロングテーブル (200mm長) |
〇 | 〇 | － | － | － | － |
| ロングストローク (200mm長) |
－ | － | 〇 | 〇 | － | － |
| ハイコラム (200mm長) |
〇 | 〇 | 〇 | 〇 | － | － |
.

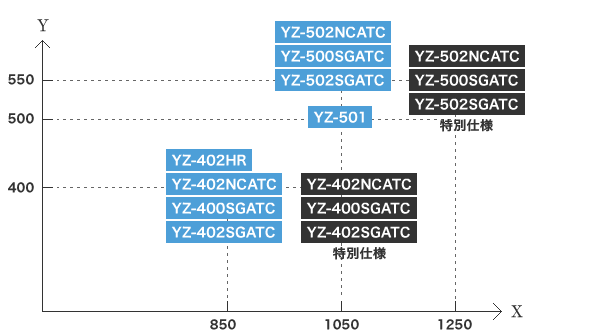

ストローク一覧表
ストローク一覧表
