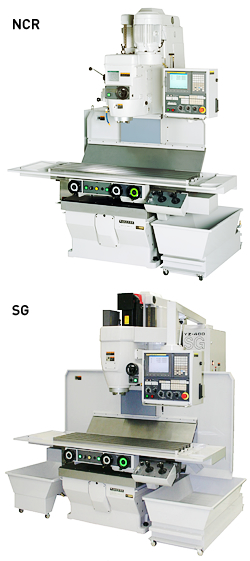

立形NCフライス盤　NCR/SGシリーズ

汎用操作・加工ガイダンス機能・NCプログラム運転
加工内容・数量に応じて最適な機能選択を

立形NCフライス盤 NCRシリーズ
立形NCフライス盤 SGシリーズ

基本構造

  • 箱形ベッド・コラム
  • キサゲ仕上げ

ポイント

  • 3軸制御
  • 汎用操作
  • 加工ガイダンス機能
  • NCプログラム運転

特徴

  • 主軸頭（NCRシリーズ／SGシリーズ）
  • 操作
  • 加工ガイダンス機能
  • NCプログラム運転
  • オープンタイプ
  • 省スペース
PDFカタログダウンロード

主軸頭

  • 主軸は16段ギヤ変速
  • 小さなモーターで大きな仕事をする省エネ構造
主軸頭
  • 主軸は自動2段ギア変速
  • 主軸から発熱源であるモーターを分離した構造
  • 主軸モーター11/15kWでも十分な低速トルクを確保
  • リジットタップ機能
主軸頭

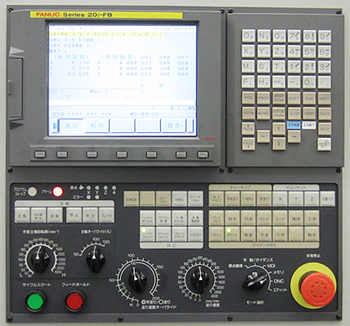

操作

  • 使い勝手の良さを最大限に引き出す配置
  • ストレスなく思い通りの操作を実現
  • 各軸独立のハンドル・レバー類
  • 最適な場所に配置されたスイッチ、ボタン類
操作
操作

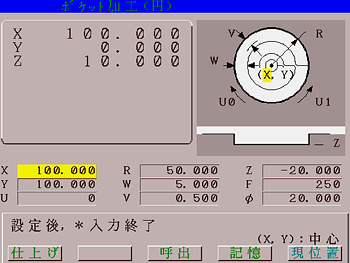

加工ガイダンス機能

  • 座標寸法等の必要最小限の数値入力のみ
  • 図面から加工時間までの時間短縮
  • わかりやすい案内図表示
  • Z軸自動切り込みも設定可能
加工ガイダンス機能 紹介動画
加工ガイダンス機能

NCプログラム運転

  • NCプログラムをハンドル再生可能なデバックハンドル機能
  • メモリカード／RS-232CによるDNC運転
NCプログラム運転

オープンタイプ

  • 接近性、操作性重視
  • ワークの脱着を考慮した全機種統一のテーブル高さ820mm
オープンタイプ

省スペース

  • 機械背面の装備をなくし壁際に設置可能
省スペース
省スペース

基本構造

箱形ベッド・コラム

  • 箱形対称センターガイド方式
  • 幅広で一体構造なガイドウェイ
  • 切り落としを設け奥行きスペースを確保した角形コラム
  • ハイコラムは専用鋳物でストロークも200mmアップ
箱形ベッド・コラム
箱形ベッド・コラム

キサゲ仕上げ

  • 全軸摺動面へのキサゲ仕上げ
  • 長期精度維持
キサゲ仕上げ
キサゲ仕上げ

機械仕様（製品別）

標準仕様

  YZ-352NCR YZ-350NCR YZ-400NCR YZ-550NCR
テーブル作業面積 mm 1,400×350 1,400×400
[1600×400]		 1,600×500
テーブル積載質量
（等分布）		 kg 約500 約600
テーブルT溝の幅と
数・溝ピッチ		 mm 18(H7)×4
P=80		 18(H7)×5
P=80		 18(H7)×5
P=100
ストローク X・Y mm 750×350 850×400
[1050×400]		 1,050×550
[1250×550]
ストローク Z mm 500 600[800] 550[750]
主軸端から
テーブル上面までの距離		 mm min:115
max:615		 min:130
max:630		 min:170
max:770[970]		 min:170
max:720[920]
主軸中心から
コラムガイド面までの距離		 mm 340 360 410 540
主軸最高回転速度 min-1 4,000 2,000
主軸変速   手動（16段）
主軸テーパ穴   7/24テーパ
ISO No.40		 7/24テーパ
ISO No.50
切削速度（自動） mm/min 0～6,000×10～200%(MAX6,000)
切削速度（手動） mm/min 0～4,000×10～200%(MAX6,000)
早送り速度 mm/min 6,000
制御装置   FANUC SYSTEM
操作盤   汎用 / ガイダンス / NC
制御軸数   3軸
主軸電動用 kW 3.7 3.7[5.5] 5.5
総電源容量 kVA 10 10[14] 14
機械所要寸法
（左右×前後×高さ）		 mm 2,660×1,680×2,339 2,660×1,680×2,469 2,950×1,870×2,667
[3,350×1,870×2,867]		 3,350×2,070×2,617
[3,590×2,070×2,817]
機械総質量 kg 約2,900 約3,000 約4,000 約4,600
横スクロールできます

[ ]内は特別仕様を表しています。

  YZ-400SG YZ-500SG F-352
テーブル作業面積 mm 1,400×400
[1600×400]		 1,600×500 1,400×350
テーブル積載質量
（等分布）		 kg 約500 約700
*ロングストローク仕様の場合：約500		 約500
テーブルT溝の幅と
数・溝ピッチ		 mm 18(H7)×5
P=80		 18(H7)×5
P=100		 18(H7)×4
P=80
ストローク X・Y mm 850×400
[1,050×400]		 1,050×550
[1,250×550]		 750×350
ストローク Z mm 550[750] 500
主軸端から
テーブル上面までの距離		 mm min:150
max:700[900]		 min:115
max:615
主軸中心から
コラムガイド面までの距離		 mm 410 510 360
主軸最高回転速度 min-1 3,000 6,000
主軸変速   自動変速 無段
（手動ダイヤル設定 20段＋オーバライド50～120%）		 自動変速 無段
（手動ダイヤル設定 21段＋オーバライド50～120%）
主軸テーパ穴   7/24テーパ
ISO No.50		 7/24テーパ
ISO No.40
切削速度（自動） mm/min 0～6,000×10～200％（MAX6,000）
切削速度（手動） mm/min 0～4,000×10～200％（MAX6,000）
早送り速度 mm/min XY:10,000
Z:8,000		 6,000
制御装置   FANUC SYSTEM
操作盤   汎用 / ガイダンス / NC
制御軸数   3軸
主軸電動用 kW ACサーボ
11/15		 ACサーボ
7.5/11
総電源容量 kVA 28 21
機械所要寸法
（左右×前後×高さ）		 mm 2,950×2,020×2,572
[3,350×2,020×2,772]		 3,350×2,270×2,572
[3,590×2,270×2,772]		 2,660×1,700×2,295
機械総質量 kg 約4,300 約4,900 約2,900
横スクロールできます

[ ]内は特別仕様を表しています。

特別仕様

  YZ-352NCR YZ-350NCR YZ-400NCR YZ-550NR YZ-400SG YZ-500SG F-352
ロングテーブル
（200mm長）		 － － 〇 － 〇 － －
ロングストローク
（200mm長）		 － － － 〇 － 〇 －
ハイコラム
（200mm長）		 － － 〇 〇 〇 〇 －
横スクロールできます

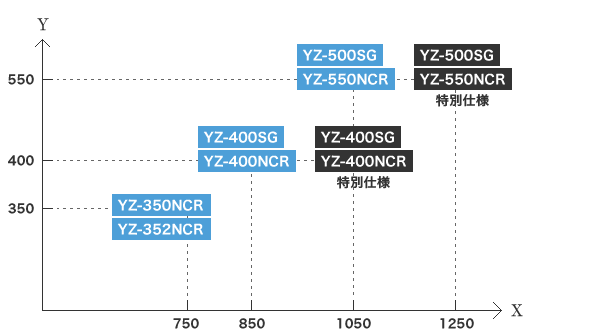

ストローク一覧表

ストローク一覧表
